Popruhové kotvicí body – kotvení do železobetonové konstrukce
Popruhový kotvicí bod je kotvicí zařízení z pevného polyesterového popruhu zakončené ocelovým okem, do kterého se bezpečně zapínají osobní ochranné pracovní prostředky (OOPP) pracovníků ve výškách. Kotvicí popruh vytvoří na stavbě dočasné kotvicí místo tam, kde nelze použít prostředky kolektivní ochrany – u otvorů výtahových šachet, na balkonech, terasách nebo na plošinách pro přebírání materiálu. Upevňuje se přímo do železobetonové konstrukce: buď se zabetonuje do konstrukce ještě před litím betonu, nebo se přišroubuje mechanickou kotvou do hotového stropu či stěny. Po skončení prací stačí popruh přeříznout. Popruhové kotvicí body jsou zkoušeny a certifikovány ve třídě A1 podle normy ČSN EN 795 a jsou určeny pro jednu osobu současně. V pozemním i průmyslovém stavitelství vyžaduje dočasné i trvalé zajištění prací ve výškách řešení, která jsou spolehlivá, certifikovaná a rychlá na montáž.
Kde se popruhové kotvicí body na stavbě používají

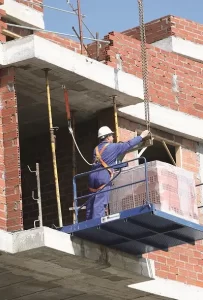

Popruhový kotvicí bod je dočasné řešení, počítá se s ním na dobu trvání prací. Popruh je pružný: po odbednění stropu nebo sloupu visí kotvicí smyčka volně ve výšce ruky pracovníka a nepřekáží navazujícím profesím. Koncové smyčky jsou opatřeny pevnými ocelovými oky nebo zesílenými ochrannými návleky odolnými proti oděru a povětrnosti. Zařízení se hodí pro práce, které vyžadují jen malý pohyb pracovníka a krátkou expozici riziku pádu z výšky. Typická místa montáže:
- dveřní otvory výtahových šachet a schodišť,
- balkony, lodžie a terasy při dokončovacích pracích,
- plošiny pro přebírání materiálu a zóny vykládky z jeřábu,
- okraje stropních desek a technologické otvory ve stropech,
- ploché i šikmé střechy, mostovky mostů a viaduktů,
- podstřešní prostory a půdy s velkou světlou výškou.
Tam, kde práce trvají dlouho nebo je současně vystaveno riziku několik pracovníků, jsou vhodnější prostředky kolektivní ochrany – ochranné sítě. Popruhový kotvicí bod se nasazuje až tam, kde takové řešení nelze namontovat.
Naše řady popruhových kotvicích bodů
Podle fáze výstavby a charakteru konstrukce dodáváme tři hlavní řady popruhových kotvicích bodů:
Zabetonovaný kotvicí popruh – řady T65 a T90HD
Tato varianta se osazuje před betonáží. Smyčka popruhu se navlékne na betonářskou výztuž a zbytek zařízení se vyvede mimo bednění. Po zatvrdnutí betonu z konstrukce vyčnívá pouze ocelové oko:
- řada T65 se osazuje do stropní desky a visí dolů, takže oko je ve výšce ruky pracovníka – tím vzniká zapnutí ve faktoru pádu 0;
- řada T90HD se osazuje do podlahy a vyčnívá nad její povrch – je určena pro práce na střechách, šikmých plochách a mostovkách. Velmi vysoká pracovní pevnost 2500 daN. Vyčnívající smyčka umožňuje během několika sekund zapnout karabinu bezpečnostního postroje nebo zatahovací zachycovač pádu.
Zabetonovaný kotvicí popruh nevyžaduje vrtání do hotové konstrukce a neporušuje izolaci ani vodotěsnost stropu. Pro zajištění celé plochy bednicích prací, kde je potřeba vodorovné kotvicí vedení pro několik pracovníků, doporučujeme systém MARCELINO.
Popruhový kotvicí bod na mechanickou kotvu – řada TAC 35
Když je konstrukce už vybetonovaná nebo se kotvicí bod ukáže potřebný v místě, se kterým se dopředu nepočítalo, použije se varianta s mechanickou kotvou. Popruh je zakončený okem, které se našroubuje na rozpěrnou kotvu osazenou do stropu nebo do stěny. Certifikát výrobce pokrývá celou sestavu – popruh i s upevněním – a to má praktický význam: certifikát samotného zařízení bez certifikované kotvy nepotvrzuje únosnost celku. Při montáži do stěny musí být rovina oka svislá.
Jak popruhový kotvicí bod funguje – montáž a demontáž
Zařízení má dva konce. První je smyčka bez oka a ten zůstává v konstrukci. Druhý je ocelové oko, do kterého pracovník zapíná karabinu bezpečnostního postroje nebo zatahovací zachycovač pádu podle normy EN 360. Popruh v místě styku s ocelí chrání plastové pouzdro: pouzdro může být odřené, ale nesmí být prasklé – jinak je nutné zařízení vyměnit. Na popruhu se nikdy nesmějí dělat uzly.
Zásady montáže, které rozhodují o bezpečnosti:
- nosnou konstrukcí je vždy železobeton: minimálně 200 kg/cm² pro řadu T65 a minimálně 175 kg/cm² pro řady T90HD a TAC 35;
- zařízení se nesmí použít, dokud beton této pevnosti nedosáhne;
- doporučená poloha je 1–1,5 m za zády pracovníka, který se blíží k okraji stropní desky;
- po montáži na mechanickou kotvu se doporučuje ověřit upevnění osovou silou 5 kN po dobu nejméně 15 sekund;
- na štítku je nutné proděravět měsíc a rok montáže – zařízení bez tohoto data se musí ze stavby okamžitě odstranit.
Demontáž je stejně jednoduchá: ostrý nůž a přeříznutí popruhu u povrchu betonu. Nezůstane žádný vyčnívající prvek, který by bylo nutné později zajišťovat. U zařízení osazených do podlahy střechy nebo mostovky je po demontáži namístě posoudit, zda místo montáže znovu utěsnit.
Modely a délky popruhových kotvicích bodů
Délka popruhu se volí podle konstrukční výšky podlaží tak, aby ocelové oko bylo ve výšce ruky pracovníka, a ne nad jeho hlavou:
| Model | Délka popruhu | Způsob montáže | Typické použití |
|---|---|---|---|
| T65S | 85 cm | zabetonovaný, do stropu | bytové domy – rozteč stropů do 270 cm |
| T65L | 131 cm | zabetonovaný, do stropu | hotely a kanceláře – rozteč stropů do 300 cm |
| T65XL | 232 cm | zabetonovaný, do stropu | podstřešní prostory – rozteč do 425 cm |
| T65XXX | na wymiar | zabetonovaný, do stropu | atypické výšky, bez omezení rozteče |
| T90HD | 50 cm | zabetonovaný, do podlahy | střechy, mostovky mostů a viaduktů |
| TAC 35 | 75 / 150 / 250 cm | mechanická kotva | strop nebo stěna, plošiny pro přebírání materiálu |
Mezilehlé délky jsou dostupné na objednávku.
Právní základ – kotvicí zařízení třídy A1 podle ČSN EN 795
Norma ČSN EN 795 „Prostředky ochrany osob proti pádu – Kotvicí zařízení” dělí kotvicí zařízení do šesti tříd. Zabetonované popruhové kotvicí body patří do třídy A1: jde o konstrukční kotvicí body trvale připojené ke konstrukci s minimální pevností 10 kN ve směru možného pádu. Podrobný popis ostatních tříd – od A2 až po E – najdete v našem průvodci kotvicími body ČSN EN 795.
Samotný kotvicí bod je jen jedním prvkem systému. Spolupracuje s:
- zachycovacím postrojem podle EN 361,
- zatahovacím zachycovačem pádu podle EN 360 nebo pohyblivým zachycovačem pádu na poddajném vedení podle EN 353-2,
- tlumičem pádu podle EN 355, pokud to sestava vyžaduje.
AITANA SAFETY – kompletní záchytné a kotvicí systémy
Už více než deset let dodáváme kotvicí zařízení zkoušená nezávislými notifikovanými orgány podle ČSN EN 795. Kromě popruhových kotvicích bodů najdete v naší nabídce:
- zajištění při železobetonových pracích – sloupky AEM-04 s vodorovným kotvicím popruhem pro bednicí práce,
- kotevní zařízení SCISSORSAFE – pro opakované použití, třída B,
- mobilní kotevní bod – třída E, protizávaží pro ploché střechy,
- kolejnicové systémy ČSN EN 795 typ D – pevné vodorovné vedení,
- bezpečné práce ve svahu – kotvení do terénu a na svazích.
Řešení volíme podle konkrétního projektu: typu konstrukce, počtu pracovníků a doby trvání prací.
FAQ – Nejčastější dotazy k popruhovým kotvicím bodům
Jaké normy musí popruhové kotvicí body splňovat?
Základem je norma ČSN EN 795 „Prostředky ochrany osob proti pádu – Kotvicí zařízení”. Popruhové kotvicí body zabetonované do železobetonové konstrukce jsou certifikovány ve třídě A1, tedy jako konstrukční kotvicí body s pevností nejméně 10 kN ve směru možného pádu.
Varianta s mechanickou kotvou (TAC 35) má certifikát EN 795 typ A, který zahrnuje i samotné upevnění. To je podstatný rozdíl: certifikát zařízení bez certifikované kotvy únosnost celé sestavy nepotvrzuje.
Kotvicí bod nefunguje sám o sobě. Vybavení, které se do něj zapíná, má vlastní normy: EN 361 pro zachycovací postroje, EN 360 pro zatahovací zachycovače pádu, EN 353-2 pro pohyblivé zachycovače pádu na poddajném vedení a EN 355 pro tlumiče pádu. Zásady volby, používání a prohlídek celé sestavy stanoví norma EN 365.
Směrnice 89/391/EHS dává přednost kolektivní ochraně před osobní, takže kotvicí body se používají až tam, kde kolektivní ochranu nelze zřídit. Národní stavební předpisy se přitom v jednotlivých zemích liší. Klasifikaci všech šesti tříd jsme popsali v průvodci kotvicími body ČSN EN 795.
Vyžadují popruhové kotvicí body pravidelné prohlídky?
Ano. Jako osobní ochranný pracovní prostředek podléhají prohlídce odborně způsobilou osobou nejméně jednou za 12 měsíců v souladu s normou EN 365. Na stavbě navíc platí vizuální kontrola před každým použitím. Kontroluje se oděr, úbytek průřezu popruhu, uvolněné nitě švů a stav plastového pouzdra.
Je popruhový kotvicí bod po zachycení pádu jednorázový?
Ano. Po zachycení pádu je nutné zařízení okamžitě vyřadit ze stavby a nesmí se opravovat. Totéž platí pro zařízení bez štítku, bez proděravěného data montáže, s odřeným popruhem nebo s prasklým ochranným pouzdrem. Popruhový kotvicí bod je jednorázový i v druhém smyslu: po demontáži, tedy po přeříznutí popruhu, ho už znovu namontovat nelze.
Může jeden popruhový kotvicí bod používat více pracovníků současně?
Ne. Podle ČSN EN 795 třída A1 / typ A a podle návodu výrobce jsou jak zabetonované řady (T65, T90HD), tak varianta s mechanickou kotvou (TAC 35) určeny k zajištění pouze jednoho pracovníka v tomtéž okamžiku.
Jak dlouho lze popruhový kotvicí bod používat?
Výrobce stanovuje dvě lhůty a platí ta, která uplyne dříve. Pro řadu T65 a TAC 35 je to 24 měsíců od montáže a 48 měsíců od data výroby. Pro řadu T90HD 18 měsíců od montáže a 4 roky od data výroby. Právě proto se na štítku proděravuje měsíc a rok montáže; zařízení bez tohoto data se musí ze stavby okamžitě odstranit. Rozsah pracovních teplot je –30 °C až +50 °C pro řadu T65, do +45 °C pro T90HD a do +35 °C pro TAC 35.
Hodí se popruhové kotvicí body pro práce ve visu a lanový přístup?
Ne. Popruhové kotvicí body jsou zařízení pro zachycení pádu z výšky. Nejsou to stabilní opěrné body pro trvalou práci ve visu ani pro lanový přístup.
Potřebujete pro svou stavbu kompletní systém ochrany proti pádu?
Popruhové kotvicí body jsou jen jedním prvkem profesionálního zajištění pracovišť ve výškách. Všechna dostupná řešení a zařízení najdete v našem hlavním průvodci Kotvicí body ČSN EN 795 – popsali jsme v něm všech šest tříd normy a zásady jejich volby.
Potřebujete pomoct s výběrem záchytného systému nejvhodnějšího pro vaši stavbu? Kontaktujte nás. V případě potřeby navrhneme řešení pro větší počet pracovníků.
