Siatki bezpieczeństwa i siatki asekuracyjne – ochrona zbiorowa na budowie
Praca na wysokości w budownictwie kubaturowym, przemysłowym oraz przy montażu konstrukcji stalowych wymaga bezwzględnego zapewnienia bezpiecznych warunków pracy. W AITANA SAFETY dostarczamy certyfikowane siatki bezpieczeństwa oraz siatki asekuracyjne wykonane zgodnie z normami PN-EN 1263-1 oraz 2. Jako tymczasowe Środki Ochrony Zbiorowej (ŚOZ), nasze systemy siatkowe stanowią pierwszą linię obrony przed upadkiem z wysokości, chroniąc zdrowie i życie pracowników oraz zabezpieczając plac budowy. Siatka bezpieczeństwa jest jedynym zabezpieczeniem przed upadkiem z wysokości, które działa samo. Na tej stronie tłumaczymy, kiedy siatki zabezpieczające przed upadkiem z wysokości są właściwym rozwiązaniem, jakie układy przewiduje norma PN-EN 1263 i jak dobrać układ do konkretnych robót.
Spis treści
Dlaczego siatka bezpieczeństwa to ochrona zbiorowa, a szelki nie
Różnica nie jest formalna, tylko praktyczna, i sprowadza się do jednego pytania: co musi zrobić pracownik, żeby zabezpieczenie zadziałało? Przy ochronie indywidualnej — szelkach, linkach, punktach kotwiczących — musi zrobić bardzo dużo. Musi mieć sprzęt, musi go poprawnie założyć, musi znaleźć punkt kotwiczący, musi się wpiąć i musi pozostać wpięty przez cały czas pracy, także wtedy, gdy przechodzi kilka metrów dalej i „to tylko na chwilę”. Każdy z tych kroków to okazja do pominięcia. Przy siatce asekuracyjnej nie musi zrobić nic. Zabezpieczenie jest już na miejscu, obejmuje całą strefę i działa tak samo dla brygady zbrojarzy, dla kierownika, który wszedł na chwilę na kondygnację, i dla podwykonawcy, który przyjechał na dwie godziny i nikt go nie przeszkolił.
Z tego wynikają rzeczy, które widać w kosztorysie i w harmonogramie:
- Ochrona dużej powierzchni: Nie ogranicza liczby osób. Jedna instalacja siatkowa zabezpiecza bezproblemowo całe przęsło hali lub otwarty strop, niezależnie od tego, ile osób pracuje — a punkt kotwiczący klasy A obsługuje zwykle jedną.
- Swoboda ruchów i wydajności: Nie ogranicza ruchu. Pracownicy poruszający się nad strefą zabezpieczoną siatką nie muszą ciągle zapinać i odpinać szelek z punktów kotwiczących, co znacząco podnosi tempo i komfort robót.
- Nie wymaga uprawnień od użytkownika: Osoba pracująca nad siatką nie musi przechodzić szkolenia z obsługi sprzętu, którego nie zakłada.
- Chroni też przed spadkiem narzędzi i drobnych elementów, czego żadne szelki nie robią.
- Brak ryzyka błędu ludzkiego: Siatka działa w sposób ciągły i pasywny – chroni każdego, kto znajdzie się w strefie zagrożenia, niezależnie od jego wyszkolenia.
Zgodnie z unijną Dyrektywą 89/391/EWG oraz polskim Rozporządzeniem Ministra Infrastruktury w sprawie BHP podczas robót budowlanych, nadrzędnym obowiązkiem pracodawcy jest przyznanie priorytetu Środkom Ochrony Zbiorowej (ŚOZ) przed Środkami Ochrony Indywidualnej (ŚOI, takimi jak szelki czy liny asekuracyjne). W praktyce oznacza to, że punkty kotwiczące i systemy linowe stosuje się tam, gdzie ochrony zbiorowej zamontować się nie da.
Kiedy siatki asekuracyjne są właściwym wyborem
Siatka bezpieczeństwa nie jest odpowiedzią na każdą sytuację. Sprawdza się wtedy, gdy spełnione są trzy warunki naraz:
- Praca jest tymczasowa. Siatki montuje się na czas robót — wznoszenia konstrukcji, krycia dachu, prac na stropach. Do stałego zabezpieczenia użytkowanego obiektu służą barierki dachowe, nie siatki.
- Jest do czego zamocować. Konstrukcja musi przenieść siły z zamocowań. Norma podaje dla układu S obciążenia właściwe rzędu 4 kN i 6 kN na kotwę przy wysokości spadku 6 m — to trzeba sprawdzić, a nie założyć.
- Jest miejsce pod spodem. Siatka zatrzymuje spadek przez ugięcie, więc pod nią musi zostać wolna przestrzeń. Im większa rozpiętość, tym większe ugięcie — i to zwykle rozstrzyga, czy dane rozwiązanie w ogóle wejdzie.
Dwie liczby, które warto znać zanim zapyta się o wycenę: wysokość spadku na siatkę nie może przekraczać 6,0 metrów, a szerokość chwytania — czyli jak daleko siatka ma wystawać poza krawędź stanowiska — wynosi od 2,0 do 3,0 metra w zależności od wysokości spadku. Obie wielkości określa norma PN-EN 1263-2 i obie potrafią zmienić projekt zabezpieczenia.
Cztery układy siatek w normie PN-EN 1263 – który wybrać
Norma PN-EN 1263 dzieli się na dwie części: część 1 określa wymagania dla samej siatki i metody badań, część 2 — zasady jej montażu. To część 2 wprowadza cztery układy, oznaczone literami S, T, V i U. Różnią się nie materiałem, tylko sposobem zamocowania — a od sposobu zamocowania zależy, na jakiej budowie dany układ da się w ogóle zastosować.
| Układ | Jak jest zamocowana | Typowe zastosowanie | Kiedy ją wybrać |
|---|---|---|---|
| Układ S (pozioma, na linie) |
lina krawędziowa mocowana bezpośrednio do konstrukcji | dachy hal, blacha trapezowa, otwory w stropach, mosty | gdy jest do czego zamocować linę i jest miejsce na pełny format siatki |
| Układ T (na wspornikach stałych) |
siatka na poziomych wspornikach mocowanych do stropu niższej kondygnacji | prace zbrojarskie i deskowanie przy krawędzi budynku | gdy beton niższej kondygnacji ma już wymaganą wytrzymałość |
| Układ V (na wsporniku ruchomym) |
siatka na wysięgniku o regulowanym kącie | to samo co układ T, przy nietypowej geometrii obiektu | gdy nie ma dźwigu albo obiekt jest skomplikowany |
| Układ U (pionowa, na ramie) |
siatka rozpięta pionowo na konstrukcji utrzymującej | uzupełnienie balustrad, regały magazynowe | gdy chodzi o niedopuszczenie do spadku, a nie o jego zatrzymanie |
Wysokość spadku na siatkę w układach S, T i V nie może przekraczać 6,0 m — szczegółowe warunki montażu określa norma PN-EN 1263-2.
Układ S – gdy jest do czego zamocować linę – Poziome siatki bezpieczeństwa
Najprostszy i najtańszy układ: bezpieczeństwo zapewnia sama siatka, bez konstrukcji stalowej. Siatki typu S montowane są w płaszczyźnie poziomej bezpośrednio pod poziomem roboczym. Stosuje się go przy kryciu dachów hal, układaniu blachy trapezowej, pracach na konstrukcjach szkieletowych i zabezpieczaniu otworów w stropach. Wymaga jednak pełnego formatu — norma stawia dla tego układu warunki minimalnej powierzchni i długości boku. Szczegóły opisaliśmy przy siatkach bezpieczeństwa typu S.
Układ T – gdy trzeba zabezpieczyć krawędź stropu
Siatka na poziomych wspornikach stalowych mocowanych do stropu lub elewacji niższej kondygnacji, czyli tam, gdzie beton osiągnął już wymaganą wytrzymałość. Tworzy poziomą konsolę wychodzącą poza obrys budynku — rozwiązanie dla prac zbrojarskich i deskowania przy krawędzi. Więcej o wymaganiach i badaniach przy siatkach bezpieczeństwa typu T.

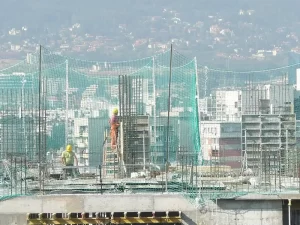

Układ V – to samo zadanie, mniej sprzętu
Ten sam cel co układ T, ale na wsporniku o regulowanym kącie. Bywa właściwym wyborem przy obiektach o nietypowej geometrii i tam, gdzie nie ma dostępu dla dźwigu. Opisujemy go przy siatkach bezpieczeństwa typu V.
Układ U – jedyny, który zapobiega spadkowi zamiast go zatrzymywać
Siatka rozpięta pionowo na konstrukcji utrzymującej. Nie łapie spadającego człowieka — nie dopuszcza do tego, żeby spadł. Często stosuje się ją jako wypełnienie balustrad i na regałach magazynowych.
Rozwiązania spoza normy PN-EN 1263
W AITANA SAFETY projektujemy i dostarczamy specjalistyczne rozwiązania dostosowane do unikalnych specyfikacji obiektów budowlanych. Nie każde zagrożenie na budowie mieści się w czterech układach normy. Dwa systemy z naszej oferty działają poza jej zakresem i opierają się na innej podstawie — warto wiedzieć, na jakiej:
System RAND PLUS – zabezpieczenie krawędzi
Siatka na wspornikach stalowych tworząca zamkniętą osłonę krawędzi. Certyfikowany według normy PN-EN 13374 klasa C, czyli tej samej, która reguluje tymczasowe systemy zabezpieczeń krawędziowych. Stosujemy go przy montażu dachów hal stalowych oraz przy zabezpieczeniu mostów i wiaduktów, gdzie chroni jednocześnie pracujących na górze i ruch odbywający się pod obiektem.
System RAND MATERIALS – zabezpieczenie przed spadkiem przedmiotów i materiałów
Łącząc siatkę asekuracyjną z gęstą tkaniną ochronną (tzw. moskitierą / małym oczkiem), uzyskujemy skuteczne zabezpieczenie przed spadkiem przedmiotów, gruzu i narzędzi na niższe poziomy robocze.
Obu systemów nie należy mylić z siatkami bezpieczeństwa według PN-EN 1263: mają inne przeznaczenie i inną podstawę.
AITANA SAFETY - Doradztwo techniczne i rozwiązania na wymiar
Od ponad 10 lat, dostarczamy siatki bezpieczeństwa na budowach w całej Polsce — od pojedynczych stropów po zabezpieczenie całych obiektów mostowych. Nasze systemy są badane przez niezależne jednostki badawcze zgodnie z normami europejskimi, a zestawy dobieramy jako całość: siatka, zamocowania i elementy łączące pochodzą z jednego, przebadanego układu. Od początku działalności promujemy w Polsce stosowanie środków ochrony zbiorowej.
W AITANA SAFETY nie ograniczamy się do sprzedaży siatek. Zapewniamy kompleksowe wsparcie techniczne na każdym etapie budowy. Dla nietypowych geometrii obiektów (np. nieregularne przęsła mostowe czy specyficzne słupy hal) nasi inżynierowie projektują i wykonują dedykowane uchwyty, kotwy oraz ramiona montażowe. Pomagamy w doborze Środków Ochrony Zbiorowej (ŚOZ) optymalnych pod kątem kosztów i bezpieczeństwa.
W siedmiostopniowej hierarchii doboru środków ochrony, siatka bezpieczeństwa pojawia się dwa razy: rozpięta na poziomie pracy skraca drogę upadku, rozpięta niżej ogranicza jego skutki. To jedyny środek, który występuje w tej drabinie dwukrotnie — całą hierarchię doboru środków ochrony przed upadkiem opisaliśmy w przewodniku głównym.
FAQ – najczęstsze pytania o siatki bezpieczeństwa
Czym różni się siatka bezpieczeństwa od siatki ochronnej?
„Siatka bezpieczeństwa” to pojęcie z normy PN-EN 1263 i oznacza siatkę przeznaczoną do zatrzymania spadającego człowieka. „Siatka ochronna” jest terminem szerszym i obejmuje także siatki, które z ochroną przed upadkiem nie mają nic wspólnego — magazynowe, transportowe, sportowe czy rolnicze. W praktyce to rozróżnienie ma znaczenie przy zakupie: siatka opisana jako „ochronna” nie musi spełniać wymagań normy PN-EN 1263, więc zawsze warto sprawdzić oznaczenie. Rodzajom siatek i materiałom poświęciliśmy osobny wpis o siatkach ochronnych.
Do jakiej wysokości można stosować siatki asekuracyjne?
Nie chodzi o wysokość budynku, tylko o wysokość spadku — czyli odległość w pionie między stanowiskiem pracy a siatką. Zgodnie z normą EN 1263-2 nie może ona przekraczać 6,0 metra, a w pasie dwóch metrów od brzegu siatki maleje do 3,0 metra, bo tam siatka gorzej przenosi obciążenie udarowe. Siatkę zaleca się zawieszać możliwie jak najbliżej poziomu pracy — im mniejszy spadek, tym mniejsze ugięcie i mniej miejsca potrzeba pod spodem.
Jak sprawdzić, czy siatka bezpieczeństwa jest certyfikowana?
Po etykiecie i po oczku badawczym. Siatka zgodna z normą PN-EN 1263-1 ma trwale przymocowaną etykietę z nazwą producenta, rodzajem siatki, datą produkcji i numerem identyfikacyjnym. Ma też wszyte oczka badawcze — próbki, które wysyła się do badania, żeby sprawdzić, jak materiał zestarzał się pod wpływem promieniowania UV. Siatka bez etykiety i bez oczek badawczych nie jest siatką bezpieczeństwa w rozumieniu normy, niezależnie od tego, jak wygląda.
Ile wolnej przestrzeni trzeba zostawić pod siatką?
Tyle, żeby spadająca osoba nie uderzyła w nic pod siatką. Ugięcie zależy od rozpiętości siatki i od wysokości spadku, a przy dużych rozpiętościach liczy się w metrach, nie w centymetrach. To wielkość, którą sprawdza się na etapie projektu zabezpieczenia — i najczęstszy powód, dla którego dany układ trzeba zmienić na inny. Norma PN-EN 1263-2 nie podaje bezpiecznych odległości od podłoża, więc określa się je indywidualnie dla obiektu.
Czy siatki asekuracyjne można stosować wielokrotnie?
Tak, i to jest jedna z ich zalet ekonomicznych — ten sam komplet obsługuje kolejne budowy. Warunkiem jest kontrola stanu: oględziny przed każdym montażem oraz badanie oczka badawczego, które pokazuje, ile wytrzymałości siatka straciła przez starzenie. Należy jednak pamiętać, iż zgodnie z norma PN-EN 1263, siatkę, która zatrzymała upadek, wycofuje się z użytku aż do momentu, gdy uprawniona osoba potwierdzi, iż siatki nadaje się ponownie do użytku.
Czym różni się siatka węzłowa od bezwęzłowej?
Siatki bezwęzłowe (wykonane z polipropylenu o wysokiej wytrzymałości HT) są lżejsze, wykazują mniejszą podatność na ścieranie w miejscach skrzyżowań włókien oraz są bardziej elastyczne podczas pochłaniania energii upadku w porównaniu do tradycyjnych siatek z węzłami.
Nie wiedzą Państwo, który układ będzie właściwy?
Masz pytania dotyczące montażu siatek bezpieczeństwa na swoim obiekcie? Skontaktuj się z nami – przygotujemy wycenę oraz bezpłatny dobór techniczny! Odpowiemy, który układ siatki asekuracyjnej najlepiej stosować na tym obiekcie, czego wymaga konstrukcja i ile miejsca trzeba zostawić pod siatką.
Chcesz dowiedzieć się więcej na temat praktycznych aspektów organizacji bezpiecznego placu budowy oraz najnowszych wytycznych Państwowej Inspekcji Pracy (PIP) w zakresie stosowania siatki bezpieczeństwa? Odwiedź naszą sekcję artykułów eksperckich: Baza wiedzy – Bezpieczeństwo na budowie.
