Drabiny ewakuacyjne pionowe stałe M-LADDER – Aluminiowe drabiny na dach
Aluminiowe drabiny ewakuacyjne pionowe M-LADDER to podstawowy element bezpiecznego dostępu na dach oraz do urządzeń technicznych zainstalowanych na wysokości. Jako stały środek ochrony zbiorowej (ŚOZ) zapewniają pracownikom bezpieczne wejście i zejście – niezależnie od ich doświadczenia. Wykonane z najwyższej jakości aluminium, łączą w sobie wyśrubowane parametry bezpieczeństwa z niespotykaną lekkością i prostotą montażu. Aluminiowe drabiny ewakuacyjne M-LADDER są certyfikowane zgodnie z normą PN EN 14122-4: 2016, dotyczącą stałych środków dostępu do maszyn (część 4: drabiny pionowe mocowane na stałe).
Aluminiowe drabiny ewakuacyjne M-LADDER – lekkość i uniwersalny montaż
Drabiny ewakuacyjne M-LADDER wykonane są z aluminium, dzięki czemu są znacznie lżejsze od tradycyjnych drabin stalowych. Niska masa konstrukcji aluminiowe upraszcza i przyspiesza montaż, a przede wszystkim pozwala mocować drabinę bezpośrednio do poszycia dachu lub elewacji – bez konieczności przewiercania blachy w poszukiwaniu elementu konstrukcyjnego, jak ma to miejsce w przypadku ciężkich drabin stalowych.
Bezpośredni montaż do płyty warstwowej od 0,4 mm – rozwiązanie unikalne na rynku

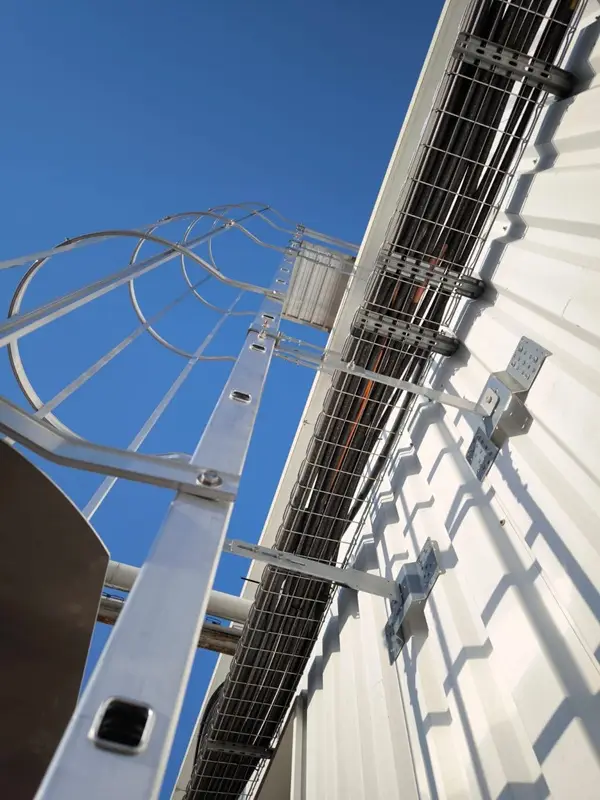

Największą przewagą konkurencyjną drabin M-LADDER jest możliwość ich bezpiecznego montażu bezpośrednio do płyty warstwowej elewacyjnej lub blachy trapezowej o minimalnej grubości zaledwie 0,4 mm. Żadna inna drabina na rynku nie pozwala na montaż do tak cienkiej blachy. W przeciwieństwie do ciężkich drabin stalowych, niska masa konstrukcji aluminiowej w połączeniu ze specjalnym zestawem montażowym (śruby samogwintujące DBS2 Ø 6 x 25 mm ze specjalistycznymi podkładkami uszczelniającymi EPDM) eliminuje konieczność przewiercania elewacji na wylot w poszukiwaniu głównych elementów konstrukcyjnych budynku. Rozwiązanie to gwarantuje 100% szczelności hydroizolacji oraz znacznie skraca czas instalacji, obniżając koszty wykonawcze.
Drabinę M-LADDER można również zamocować do płyty żelbetowej (także ocieplanej) za pomocą regulowanych kotew mocujących ze stali S235 odpornej na korozję.
Cechy techniczne i wymiary drabiny ewakuacyjnej M-LADDER
System M-LADDER został zaprojektowany z myślą o maksymalnym komforcie użytkownika oraz bezobsługowej eksploatacji przez wiele lat:
- Najszersza drabina na rynku: Wewnętrzna szerokość drabiny ewakuacyjnej wynosi aż 588 mm (zewnętrzna 636 mm), a średnica kosza ochronnego to 750 mm. Umożliwia to wygodne wchodzenie na dach pracownikom w pełnym wyposażeniu BHP oraz wnoszenie materiałów serwisowych.
- Antypoślizgowe szczeble: Kwadratowe szczeble o wymiarach 29,5 x 29.5 mm zapewniają pewne oparcie stóp w każdych warunkach pogodowych. Rozstaw szczebli: 300 mm
- Wysoka odporność na korozję: Konstrukcja ze surowego aluminium (stop 6063) gwarantuje klasę korozyjności C3 (zgodnie z PN-EN ISO 12944-2), bez konieczności dodatkowej konserwacji. Na życzenie klienta dostarczamy również elementy lakierowane proszkowo na dowolny kolor z palety RAL. Profile drabiny: 65 × 24 mm. Wysokiej jakości wykończenie gwarantuje wieloletnią eksploatację bez specjalnej konserwacji.
- Szybki i intuicyjny montaż: Łączenie modułów odbywa się za pomocą opatentowanych łączników rozprężnych i śrub z łbem młotkowym, co redukuje liczbę potrzebnych narzędzi na placu budowy oraz przyspiesza prace montażowe.
Bezpieczne przejście na dach i zabezpieczenia dostępu
Zapewnienie bezpiecznego zejścia z drabiny na powierzchnię dachu oraz montaż bramki dostępowej to wymóg prawny. W skład systemu M-LADDER wchodzą:

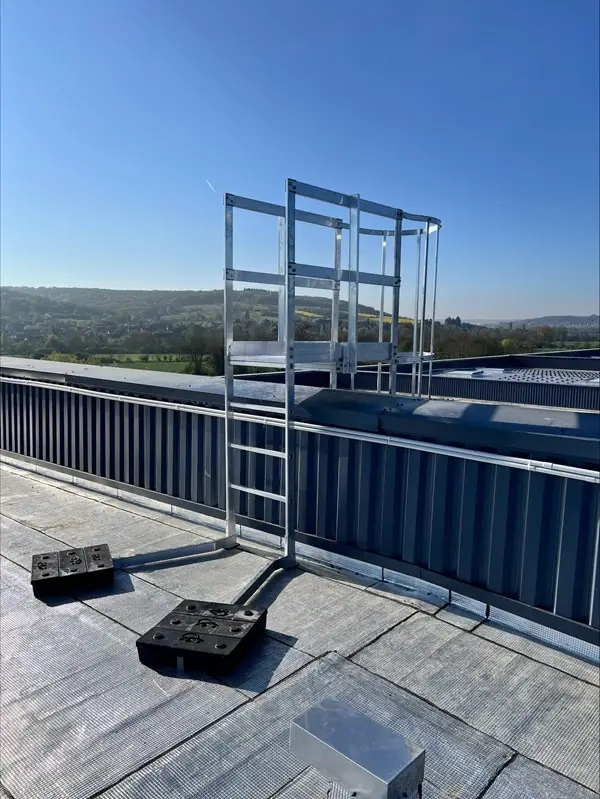

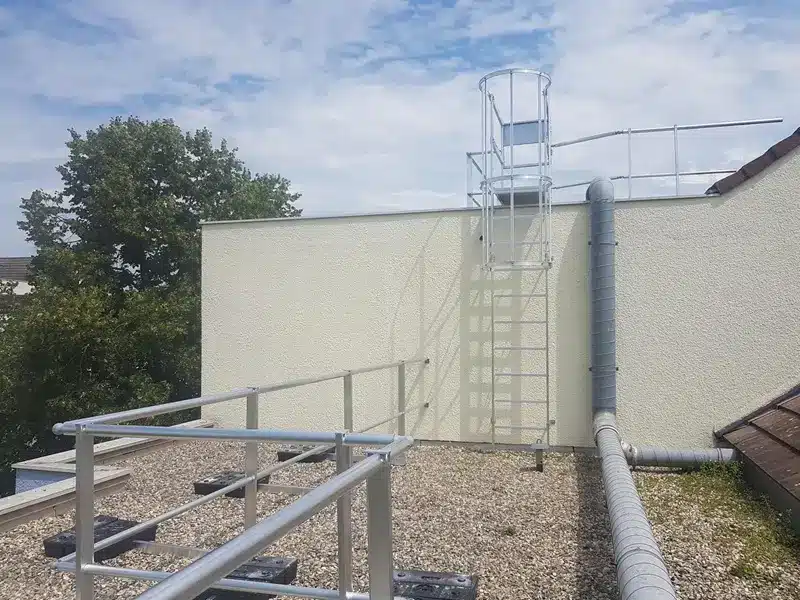

- Wolnostojący zestaw przejścia nad attyką: Aby uniknąć przewiercania poszycia dachu, oferujemy zejście na dach w systemie wolnostojącym, opartym na obciążnikach z tworzywa (12,5 kg) . W tym sposób zapewniamy ciągłość ochrony dzięki wolnostojącej pomostowej (dostosowanemu do wymiarów attyki) między schodami a wyjściem na dach.
- Zabezpieczenie przed nieupoważnionym dostępem: Oferujemy zamknięcia dole ciągu drabiny przed intruzami, w tym proste drzwi blokujące dostęp, pełne drzwi osłonowe, pół-drzwi oraz uchylną płytę blokującą montowaną wewnątrz kosza. Wszystkie elementy wyposażone są w zamek z możliwością zamknięcia na kłódkę.
- Samoczynnie zamykające się bramki dostępowe: Zgodnie z normą PN-EN ISO 14122-4, miejsce wejścia z drabiny na dach powinno być zabezpieczone bramką dostępową otwieraną do wewnątrz.
Wymaganie techniczne i normy dla drabin pionowych
Drabiny ewakuacyjne M-LADDER spełniają wymagania normy PN EN 14122-4. Zgodnie z przepisami BHP oraz normą PN-EN ISO 14122-4:

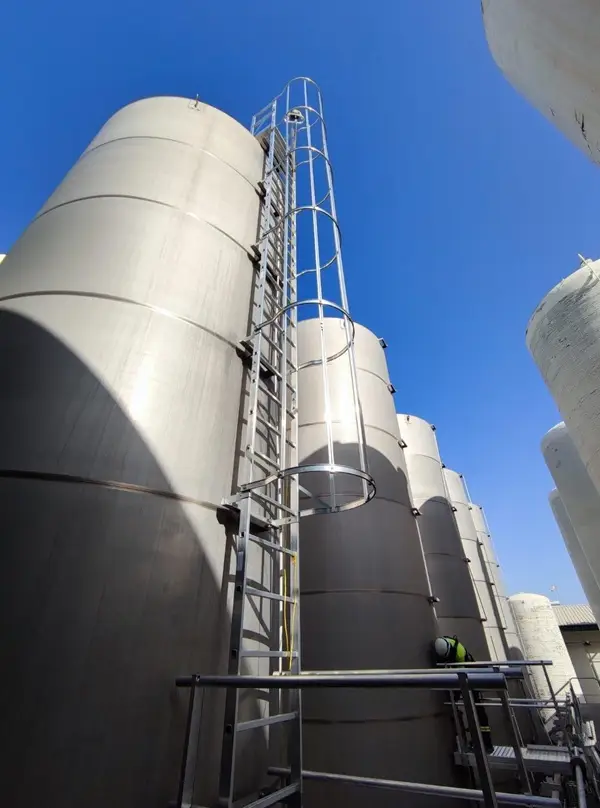

- Kosz ochronny: Jest obowiązkowy, gdy wysokość do pokonania przez drabinę przekracza 3000 mm. Dolny krawędź kosza musi znajdować się na wysokości od 2200 mm do 3000 mm nad poziomem wejścia na drabinę. Kosz ochronny składa się z poziomych pałąków oraz pionowych podpór.

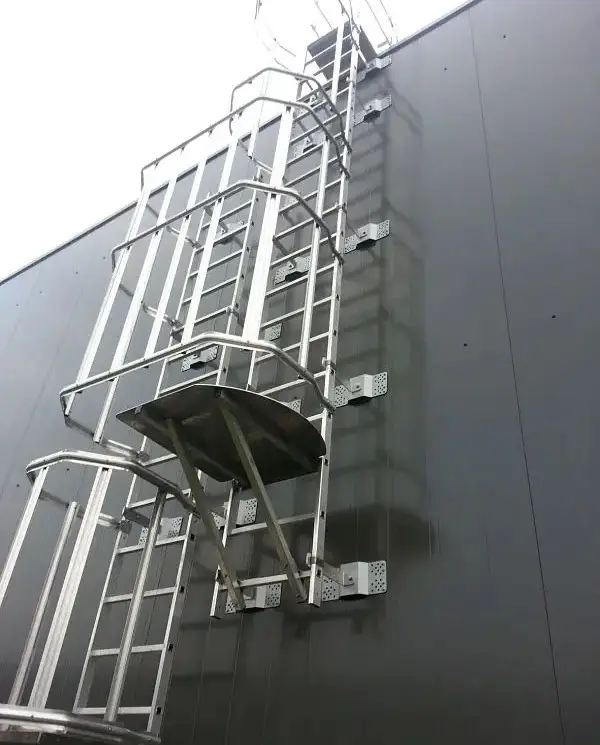

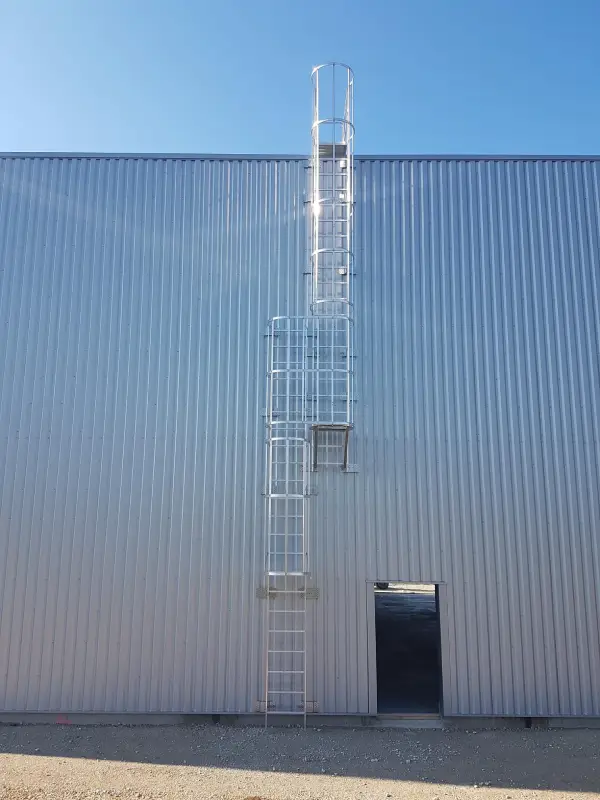

- Podesty spoczynkowe: W przypadku drabin jednociągowych maksymalna wysokość biegu wynosi 10000 mm. Przy większych wysokościach należy zastosować wielociągowy układ drabin z podestami spoczynkowymi montowanymi maksymalnie co 6000 mm.
- Mocowanie: Pierwsza para kotew musi znajdować się między pierwszym a drugim szczeblem, a maksymalny rozstaw pionowy między uchwytami nie może przekraczać 2400 mm.
- Szczebli: Położenie pierwszego szczebla: między 100 a 400 mm od podłoża. Położenia ostatniego szczebla: na tym samym poziomie co zejście z drabiny na dachu.
Należy pamiętać, iż jako środek ochrony zbiorowej drabina zapewnia bezpieczny dostęp, ale nie może być wykorzystywana jako punkt kotwiczący dla środków ochrony indywidualnej – to konstrukcja dostępu, a nie punkt asekuracji.
Najczęściej zadawane pytania o drabiny ewakuacyjne (FAQ)
Czy montaż drabiny M-LADDER do płyty warstwowej 0,4 mm jest w pełni bezpieczny?
Tak. Zostało to potwierdzone certyfikacją i testami statycznymi. 16 śrub samogwintujących DBS2 Ø 6 x 25 mm wraz z gumowymi podkładkami EPDM rozkłada siły na dużą powierzchnię płyty elewacyjnej, gwarantując pełną nośność bez konieczności mocowania drabiny do konstrukcji nośnej budynku, ani wiercenia w panelu elewacyjnym.
Jakie są standardowe szerokości i wymiary modułów drabin ewakuacyjnych?
Moduły drabiny M-LADDER dostarczane są w standardowych długościach: 2100 mm (7 szczebli), 3000 mm (10 szczebli) oraz 3900 (13 szczebli). Szerokość wewnętrzna samej drabiny wynosi 588 mm, a zewnętrzna 636 mm, co czyni ją najszerszą drabiną przemysłową w tej klasie. Średnica kosza ochronnego to 750 mm. Tak szeroki prześwit ułatwia wejście na dach z materiałami.
Jakie zabezpieczenie drabiny ewakuacyjnej stosuje się przed włamaniem lub niepowołanym wejściem?
W zależności od potrzeb stosuje się aluminiowe/stalowe drzwi osłonowe zamykane na kłódkę u podnóża drabiny, uchylne płyty wewnętrzne blokujące kosz lub boczne płyty przeciwwłamaniowe zapobiegające wejściu od strony ściany.
Kiedy drabina musi mieć kosz ochronny?
Kosz ochronny jest wymagany, gdy wysokość do pokonania przekracza 3000 mm.
Czy drabina ewakuacyjna wymaga przeglądów?
Tak. Stałe drabiny pionowe podlegają okresowej kontroli stanu technicznego zgodnie z zasadami BHP. Chętnie doradzimy w zakresie przeglądów i utrzymania.
Czy drabina może służyć jako punkt kotwiczący?
Nie. Drabina jest środkiem dostępu (ŚOZ) i nie może służyć jako punkt kotwiczący dla sprzętu ochrony indywidualnej. Nie wolno też jej wiercić ani modyfikować.
Stwórz bezpieczny system asekuracji na dachu z Aitana Safety
Drabiny ewakuacyjne stanowią jeden z elementów kompleksowego zabezpieczenia dachu. Aby stworzyć pełny system ochrony zbiorowej (ŚOZ), poznaj pozostałe rozwiązania w naszej ofercie: systemy asekuracyjne na dachach.
Potrzebujesz drabiny ewakuacyjnej dopasowanej do swojego obiektu? Dobierzemy rozwiązanie zgodne z PN EN 14122-4 i zajmiemy się montażem na terenie całej Polski w razie potrzeby. Na każdym etapie zapewniamy wsparcie techniczne – od doboru po montaż zgodny z normą. Skontaktuj się z nami po bezpłatną wycenę.
