Siatki bezpieczeństwa typu T – konsole stalowe montowane do stropu

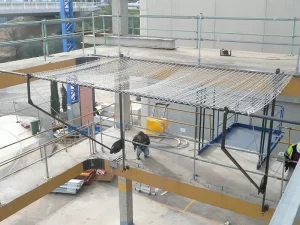

Układ T PN-EN 1263 to pozioma konsola stalowa zakotwiona do krawędzi budynku (do stropu lub elewacji), na której rozpięta jest siatka bezpieczeństwa. Konsola wysuwa się poza obrys elewacji i zatrzymuje pracownika, który spadnie z kondygnacji powyżej, oraz materiał, który się z niej oderwie. Jest to układ zazwyczaj stosowany podczas wznoszenia wielokondygnacyjnych budynków żelbetowych i stalowych, kiedy wykonywane są prace zbrojarskie oraz betonowanie na najwyższych, nieosłoniętych kondygnacjach. W momencie, gdy na krawędzi stropu nie można jeszcze zamontować tradycyjnych balustrad, kluczowym Środkiem Ochrony Zbiorowej (ŚOZ) staje się siatka bezpieczeństwa typu T. Poniżej opisujemy budowę konsoli, sposoby jej mocowania do konstrukcji, mechanizm składania do elewacji, wymagania normy PN-EN 1263-1 dla układu T oraz zasady montażu i użytkowania.
Czym jest układ T i kiedy się go stosuje
Zgodnie z klasyfikacją normy PN-EN 1263-1, układ T to siatka bezpieczeństwa zamocowana do poziomych wsporników stalowych (konsoli), stosowana w płaszczyźnie poziomej wzdłuż krawędzi budynku. Sztywna rama wspornikowa (konsola) wysuwa siatkę na odległość 3 m lub 4,5 m poza krawędź stropu, tworząc szeroki poziom chwytania bezpośrednio pod krawędzią roboczą. Konsole montuje się kondygnacja po kondygnacji, wzdłuż krawędzi stropu, i przenosi w górę razem z postępem robót. W układzie T energia upadku jest pochłaniana częściowo przez siatkę, a częściowo przez ramę konsoli. Ocenie podlega więc cały zespół, a nie sama siatka jak w przypadku układu S. Pozostałe układy normy rozwiązują inne sytuacje:
- Układ S – siatka pozioma rozpięta pod poziomem pracy mocowana bezpośrednio do elementów konstrukcyjnych. Jest to najprostszy, a zatem najtańsze system. Szerzej przy siatkach bezpieczeństwa typu S.
- Układ V – siatka na wysięgnikach, rozpięta pionowo wzdłuż krawędzi stropu. Szerzej przy siatkach bezpieczeństwa typu V.
- Układ U – siatka mocowana pionowo do konstrukcji utrzymującej, stosowana jako osłona krawędzi. Przykładem tego układu jest nasze zabezpieczenie krawędzi hal.
Budowa stalowej konsoli systemu T
Konsola składa się z powtarzalnych elementów stalowych skręcanych śrubami. Podstawowy komplet tworzą:
- Słupek główny pionowy o długości 2,5 m oraz przedłużenie teleskopowe 1,0 m — element mocowany do elewacji lub krawędzi stropu niższej kondygnacji.
- Ramię ukośne — przenosi obciążenie z końca pomostu na dolny punkt mocowania.
- Wspornik górny, wspornik dolny i podpora pośrednia — tworzą ramę, na której opiera się system.
- Rury nośne siatki (długość 6 m) — Przewlekane bezpośrednio przez oczka siatki, tworzące przednią i tylną krawędź systemu asekuracyjnego.
- Przegub (rotula) i blokada — pozwalają złożyć pomost do elewacji i zablokować go w położeniu roboczym.
- Obejmy pojedyncze i podwójne — do łączenia rur i elementów ramy.
- Uchwyt zaciskowy – Dwu- i jednopozycyjne uchwyt łączące rury z ramionami diagonalnymi.
Elementy skręca się śrubami z nakrętkami M14 i M8; podporę ukośną mocuje się śrubami M10×90. Konstrukcja wykonana jest ze stali o podwyższonej wytrzymałości.
| Parametr | Wartość |
|---|---|
| Słupek główny pionowy | 2,5 m |
| Przedłużenie teleskopowe | 1,0 m |
| Szerokość konsoli | 6 m |
| Zasięg konsoli | 4 m, regulowany |
| Masa konsoli 6 × 3 | 95,2 kg |
| Regulacja kąta konsoli | ok. 0–15° |
| Oczko siatki | 100 × 100 mm |
| Dodatkowa siatka przeciwpyłowa | 20 × 20 mm |
| Podpora ukośna | 700 × 324 mm, 5,2 kg |
| Elementy złączne | M14 i M8; podpora ukośna M10 × 90 |
Parametry według instrukcji użytkowania systemu. Wysokość konsoli, kąt konsoli i sposób mocowania dobieramy dla każdego obiektu na podstawie dokumentacji.
Jak konsola mocuje się do konstrukcji żelbetowej lub stalowej
Montaż siatek typu T odbywa się na poziomie gruntu, po czym zmontowaną konsolę podnosi się żurawiem i montuje na elewacji lub stropie. Konsole systemu T mocują się na kondygnacji poniżej aktualnego poziomu roboczego. Sposób mocowania dobiera się w zależności od charakterystyki konstrukcji utrzymującej. Producent przewiduje trzy rodziny mocowań:
- mocowanie do stropu — konsola opiera się o krawędź płyty stropowej,
- mocowanie do elewacji — konsola kotwiona jest w ścianie zewnętrznej,
- mocowanie do rusztowania — konsola korzysta z istniejącej konstrukcji rusztowania.
Zgodność układu T potwierdzono dla dwóch rodzajów konstrukcji nośnej: dla stropu żelbetowego oraz dla belek stalowych o przekroju H/I.
Składanie konsoli do elewacji – co odróżnia układ T od reszty
Innowacyjna konstrukcja przegubowa pozwala na łatwe podnoszenie i składanie konsoli wspornikowej pionowo do elewacji. Funkcja ta jest kluczowa w dwóch sytuacjach:
- Umożliwienie pracy dźwigów: Podniesienie ramy wspornikowej pozwala hakom żurawia na podawanie materiałów (szalunków, stali) na niższe kondygnacje bez kolizji z siatką.
- Ochrona przed wiatrem i śniegiem: Przy silnym wietrze (>15 m/s) lub opadach śniegu składana konsola przylega do elewacji, zapobiegając uszkodzeniu konstrukcji.
Maksymalny rozstaw pionowych słupków wspornikowych wynosi do 4 m dla modułu o długości 6 m. Aby zapewnić ciągłość ochrony bez jakichkolwiek szczelin między sąsiednimi modułami, konsoli montuje się na zakładkę o szerokości od 0,75 m do 1 m lub łączy atestowaną liną łączącą (typ O, siła zrywająca min. 7,5 kN)
Siatka i rozmiar oczka
Siatkę przewleka się na rury nośne wzdłuż obu boków konsoli i zabezpiecza w czterech narożnikach, a następnie mocuje do ram i do ramion ukośnych. Napięta siatka razem z ramą tworzy konsolę wychwytującą. Konsola wyposażona jest w siatkę bezpieczeństwa o oczkach 100 × 100 mm.
Jeżeli na kondygnacji powyżej prowadzone są prace, przy których spada drobny materiał — odpryski betonu, zaprawa, drobne narzędzia — można dodatkowo doszyć siatką przeciwpyłową 20 × 20 mm. Trzeba przy tym pamiętać o jednej rzeczy: gęstsza siatka to większa powierzchnia dla wiatru, więc przy takim rozwiązaniu obciążenie wiatrem trzeba sprawdzić osobno. Zabezpieczeniu samej strefy pod obiektem poświęciliśmy odrębną stronę o zabezpieczeniu przed spadkiem przedmiotów.
Podstawa prawna – układ T według PN-EN 1263-1 – wyniki badań
Zespół konsoli i siatki przeszedł pełne procedury weryfikacji zgodności wg punktu 7.10 normy PN-EN 1263-1 (badanie odporności na obciążenia dynamiczne siatek w układzie T). Podczas oficjalnych prób badawczych:
- Próba dynamiczna 7 kJ: Stalowa kula o masie 100 kg zrzucana jest dwukrotnie z wysokości 7 m, generując w momencie uderzenia energię kinetyczną wynoszącą 7000 J (7 kJ).
- Test modułu pojedynczego i zakładek: Badania przeprowadzono zarówno na podłożu żelbetowym, jak i na stalowych belkach H/I, testując uderzenia w środku przęsła oraz w strefie zakładki sąsiednich modułów.
- Wynik pozytywny: System we wszystkich próbach bezproblemowo wyhamował i zatrzymał masę próbną. Maksymalne odkształcenie tymczasowe siatki nie przekroczyło długości krótszego boku (3 m), a kula po przechwyceniu nie dotknęła żadnej części stalowej podkonstrukcji.
Należy pamiętać, iż zgodnie z wymogami prawnymi BHP i Dyrektywą 89/391/EWG, stosowanie Środków Ochrony Zbiorowej (ŚOZ) – takich jak siatki bezpieczeństwa typu T – posiada bezwzględny priorytet przed stosowaniem indywidualnych szelek i lin (ŚOI).
FAQ – najczęściej zadawane pytania o siatki bezpieczeństwa typu T
Czym różni się siatka typu T od siatki typu V?
Siatka typu T to pozioma konsola wspornikowa mocowana do stropu lub elewacji, tworząca sztywny, poziomy pomost wyłapujący wysunięty o 3 m poza krawędź. Siatka typu V to wysoka siatka zawieszona pionowo na wysięgnikach ruchowych umożliwiająca tworzenie rodzaj „klatki” na wyższej kondygnacji budynku. W ten sposób cały obszar zagrożenia zostaje całkowicie odgrodzony pionową barierą.
Na jakiej wysokości poniżej krawędzi roboczej montuje się siatki typu T?
Zgodnie z normą PN-EN 1263-2, maksymalna wysokość spadku na siatkę typu T wynosi 6 m. W praktyce budowlanej konsole montuje się na stropie kondygnacji bezpośrednio pod poziomem zbrojenia/deskowania (zwykle 3-3,5 m poniżej krawędzi), gdzie beton uzyskał już odpowiednią wytrzymałość do przeniesienia sił zakotwienia.
Co oznacza znak niezależnej jednostki na etykiecie siatki?
Norma PN-EN 1263-1 wymaga, żeby na etykiecie siatki bezpieczeństwa znalazł się znak niezależnej organizacji uprawnionej do kontroli siatek — obok nazwy producenta, daty produkcji, układu siatki, opisu wyrobu oraz minimalnej zdolności pochłaniania energii i siły zrywającej oczko. Brak tego znaku jest sygnałem ostrzegawczym. W układzie T warto jednak zapytać o coś więcej: czy ocena obejmuje cały zespół, czyli konsolę razem z siatką, czy tylko samą siatkę. To dwie różne rzeczy i tylko pierwsza mówi coś o wytrzymałości konstrukcji nośnej systemu T.
Ile konsoli potrzeba na metr bieżący krawędzi?
Pojedyncza konsola o szerokości 6 metrów opiera się na dwóch słupkach głównych, więc w typowym układzie wypada jeden punkt mocowania mniej więcej co 3 metry. To jednak tylko punkt wyjścia: rzeczywisty rozstaw zależy od miejsc, w których wolno się zakotwić, od tego czy konsoli mają na siebie nachodzić i od geometrii elewacji lub stropu do zabezpieczenia. Rozmieszczenie konsoli na konkretnym obiekcie przygotowujemy na podstawie rzutu kondygnacji, przed wyceną.
Jak zabezpieczyć strefę pod siatką T przed spadaniem drobnych narzędzi i gruzu?
Podstawowa siatka typu T o oczku 100 mm chroni przed upadkiem ludzi i dużych elementów szalunkowych. Aby zabezpieczyć chodnik lub niższe poziomy przed drobnym gruzem, śrubami i młotkami, na siatkę główną nakłada się gęstą tkaninę mikro-oczkową (20 mm lub mniejszą). Trzeba przy tym pamiętać o jednej rzeczy: gęstsza siatka to większa powierzchnia dla wiatru, więc przy takim rozwiązaniu obciążenie wiatrem trzeba sprawdzić osobno. Zabezpieczeniu samej strefy pod obiektem poświęciliśmy odrębną stronę o zabezpieczeniu przed spadkiem przedmiotów.
Potrzebujecie Państwo zabezpieczyć krawędź stropu na budynku wielokondygnacyjnym?
Planujesz budowę obiektu wielkokubaturowego i szukasz niezawodnego systemu ochrony krawędzi podczas zbrojenia i betonowania stropów? Proszę się z nami skontaktować. Prześlij nam rysunki elewacji i przekrój budynku – nasz zespół inżynieryjny przygotuje bezpłatny dobór techniczny, rozmieszczenie konsoli T oraz wycenę.
Układ T jest jednym z czterech układów opisanych w normie EN 1263. Jeżeli chcą Państwo najpierw porównać rozwiązania, proszę zajrzeć do naszego przewodnika: kiedy stosować siatki asekuracyjne na budowie.
