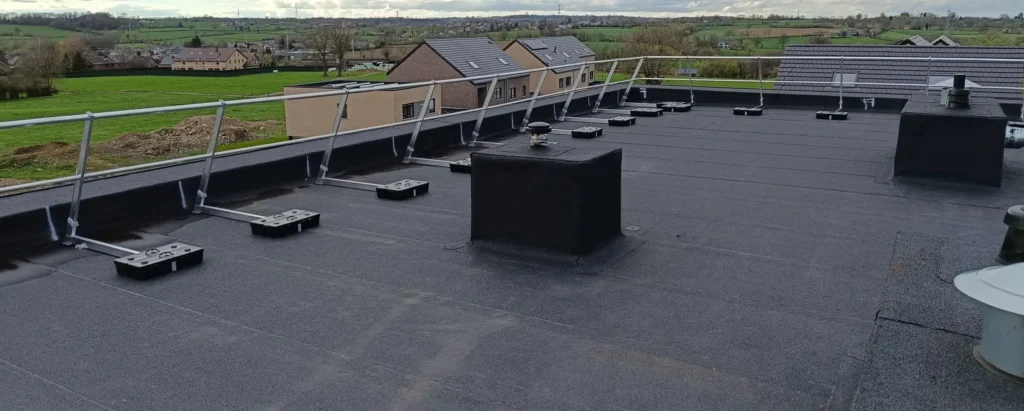

Wolnostojące barierki techniczne to łatwe i szybkie rozwiązanie do zabezpieczenia krawędzi dachu przed upadkiem z wysokości. Największą zaletą tego typu barierek dachowych jest to, iż nie ingerują w poszycie dachowe (przeciwwagi – brak przewierceń). Niewielka liczba elementów systemu sprawia, iż montaż jest prosty i szybki. W poniższym przewodniku omówimy wszystkie kroki niezbędne do prawidłowego zamontowania tego typu barierek. Należy pamiętać, iż wszystkie instalacje powinni być zgodne z normą PN EN 14122-3 – Stałe środki dostępu. Jest to prawidłowa norma do zastosowania w przypadku tego typu barierek.
Narzędzia potrzebne do montażu wolnostojących barierek technicznych i na co zwrócić uwagę
Do prawidłowego montażu wolnostojących barierek tylko potrzebujemy kilku podstawowych narzędzi i akcesoriów. Wśród nich znajdą się:
- Klucz imbusowy
- Wkrętarka
- Gumowy młotek
- Miara
- Poziomica
W przypadku wolnostojących barierek technicznych, na krawędzi dachu powinien być opór lub attyka o wysokości co najmniej 20mm. Pozwala to uniknąć ryzyka prześlizgnięcia się balustrady (mróz pod obciążnikami). Jeśli nie ma takiego oporu na krawędzi dachu, skontaktuj się z nami, a my znajdziemy najlepsze rozwiązanie dla Twojego dachu. Pamiętaj również, iż kiedy wysokość attyki jest mniejsza niż 100 mm, norma europejska PN EN 14122-3 wymaga montażu bortnicy / deski krawężnikowej.
Do montażu wolnostojących barierek technicznych są potrzebne co najmniej dwie osoby. Ponieważ prace montażowe odbywają się na wysokości, osoby wykonujące montaż powinny być odpowiednio asekurowane tak aby unikać ryzyka upadku z wysokości podczas montażu.
Montaż wolnostojących barierek technicznych krok po kroku
Plan rozmieszczenia słupków dostarczony przez producenta barierek technicznych lub jego autoryzowanego dystrybutora na dany projekt obarierowania, zapewnia nas, iż nasza instalacja jest zgodna z normą PN EN 14122-3. W razie braku tego planu, musimy się upewnić podczas montażu barierek, iż rozstaw między słupkami nie przekracza tego co napisano przez producenta w dokumentacji technicznej lub certyfikatach zgodności z normą PN EN 14122-3. Zwykle jest to rozstaw pomiędzy słupkami do 1500 mm.
1. Przenoszenie materiału na dachu
Podnoszenie poszczególnych elementów w składzie wolnostojących barierek technicznych jest operacją delikatną. Upewnij się, iż opakowanie nie uległo uszkodzeniu podczas transportu. W przypadku palet z przeciwwagami zalecamy, aby nie umieszczać jej bezpośrednio na dachu, ponieważ są one bardzo ciężkie (ponad 1 tona). Najlepiej utrzymywać paletę w powietrzu i rozkładać przeciwwagi w poszczególnych miejscach montażu słupków.
2. Oznacz miejsce montażu słupków
Ustal dokładnie, gdzie znajdą się słupki oraz ramiona balustrady na podstawie planu rozmieszczenia słupków. Jeżeli nie ma go, pamiętaj, iż maksymalny rozstaw pomiędzy słupkami wynosi zwykłe 1500mm (patrz certyfikat zgodności producenta). Ustaw ramiona na podłożu w przeznaczonym miejscu, a następnie, przykręć przeciwwagi do ramienia. Zalecamy rozpocząć montaż barierek od narożnika.
DACH ZIELONY – ŻWIR: W przypadku montażu wolnostojących barierek dachowych na zielonych dachach, w pierwszej kolejności usuń w miejscu montażu ramion, istniejącą warstwę żwiru. Musimy zapewnić, iż zarówno ramiona, jak i przeciwwagi balustrady są oparte bezpośrednio na stabilnej powierzchni. Biorąc pod uwagę, iż przepisy zobowiązują nas do zapewnienia 1100mm od poziomu ruchu na dachu do górnej części poręczy balustrady, przy wyborze wysokości słupka należy wziąć pod uwagę grubość warstwy żwiru.
3. Przykręć słupki i elementy wolnostojące barierki technicznej
Przełóż jedną poprzeczkę przez kilka słupków, a następnie umieść połączone elementy na ramionach. Powtórz tę czynność przy całym odcinku do zabezpieczenia. Złącz wtedy ze sobą poprzeczki i zamocuj je. Później, zamocuj również słupki do poprzeczki. Złącz ze sobą poręcze i zamocuj je, a następnie zatrzaśnij zaślepki na słupkach. Powtórz tę czynność na każdym odcinku do zabezpieczenia.
4. Połączenia poszczególnych odcinków
Połącz poręcze oraz poprzeczki poszczególnych odcinków za pomocą kolana narożnikowego (jeżeli na dachu są narożniki). Za pomocą poziomicy, zweryfikuj, iż wszystkie słupki są w pionie a poręcz znajduje się w poziomie i na wysokość 1100mm w stosunku do poziomu ruchu na dachu (obowiązek normy PN EN 14122-3). Następnie zablokuj słupki do ramion. Na koniec, włóż zaślepki na koniec odcinków lub zamocuj koniec odcinków do ściany za pomocą łącznika.
UWAGA: Aluminium jest miękkim materiałem, który łatwo się tnie. W razie potrzeby, można przyciąć aluminiowe poręcze i poprzeczki na miejscu, aby dopasować je do wymaganych długości. Należy tylko upewnić się, że po cięciu nie pozostały ostre krawędzie. Zarówno poręcze jak i poprzeczki są dostarczone w długościach po 3 m.
PODSUMOWANIE
Montaż wolnostojących barierek technicznych jest szybki oraz prosty. Nie wymaga specjalistycznej wiedzy ani narzędzi. Ważne jest zachować odległość między słupkami określona w certyfikatach zgodności producenta, aby instalacja była zgodna z normą PN EN 14122-3.
Dzięki szerokiej gamie barierek dachowych, możemy zaproponować naszym klientom najlepszą opcję obarierowania w zależności od specyfiki dachu. Jeżeli szukacie Państwo innego rodzaju balustrady niż przedstawiona powyższej, zachęcamy do przeczytania naszego przewodnika odnośnie zabezpieczenia dachu za pomocą barierki dachowej.
