Siatki ochronne to wszechstronne rozwiązanie, które znajduje zastosowanie w wielu dziedzinach. Choć najczęściej kojarzą się z placami budowy, ich rola jest znacznie szersza. Wybór odpowiedniej siatki zależy od jej przeznaczenia, użytego materiału oraz technologii wykonania Różnicę widać dopiero na etykiecie. Norma EN 1263-1 rozdziela dwa pojęcia, których w mowie potocznej używa się zamiennie: „siatka” i „siatka bezpieczeństwa”. Poniżej tłumaczymy, z czego robi się siatki ochronne, co oznaczają litery i cyfry na metce, jak sprawdzić, czy dana siatka jest siatką bezpieczeństwa, i gdzie te siatki się stosuje.
Siatka ochronna, siatka zabezpieczająca, siatka bezpieczeństwa – co je dzieli
W codziennym języku wszystkie trzy nazwy znaczą to samo. W normie już nie. EN 1263-1 przewiduje dwa różne oznaczenia wyrobu i różnią się one jednym elementem:
- Siatka — oznaczenie zawiera nazwę, numer normy, klasę, kształt i rozmiar oczka oraz wymiary siatki. Nie ma w nim układu.
- Siatka bezpieczeństwa — to samo, ale dodatkowo z układem (S, T, U albo V) i z poziomem kontroli produkcji. Układ to komplet elementów tworzący urządzenie, które można stosować zgodnie z instrukcją obsługi.
To nie jest formalność. Układ oznacza, że producent przebadał nie samą tkaninę, ale całe rozwiązanie: siatkę razem ze sposobem jej zamocowania. Siatka bez układu może być doskonałej jakości i nadal nie być wyrobem, który wolno powiesić nad stanowiskiem pracy. Praktyczny wniosek jest prosty. Jeżeli szukają Państwo siatki ochronnej do magazynu, na halę sportową albo pod regały, wystarczy siatka. Jeżeli siatka ma zatrzymać upadek człowieka — musi to być siatka bezpieczeństwa z określonym układem.
Z czego robi się siatki ochronne: poliamid i polipropylen
Dwa tworzywa dzielą między siebie prawie cały rynek. Poliamid, znany też jako nylon, jest bardziej sprężysty: włókno mocno się wydłuża, zanim pęknie, więc lepiej rozprasza energię uderzenia. Wadą jest nasiąkliwość — poliamid chłonie wodę, a mokra siatka waży więcej. Polipropylen wody nie chłonie i jest od niej lżejszy, więc siatka jest lżejsza i wygodniejsza w przenoszeniu, ale samo włókno jest sztywniejsze.
Z tworzywem wiąże się zwykle sposób splotu. Siatki poliamidowe najczęściej robi się jako węzełkowe, polipropylenowe — jako bezwęzełkowe. Norma stawia tu jedno wymaganie: splot linki oczka musi mieć co najmniej trzy niezależne nitki i musi być wykonany tak, żeby się nie rozplatał. Chodzi o to, żeby przecięcie nitki nie rozeszło się poza to jedno oczko, w którym powstało.
| Cecha | Poliamid (PA) | Polipropylen (PP) |
|---|---|---|
| Sprężystość i pochłanianie energii | wyższa — włókno mocno się wydłuża, zanim zerwie | niższa — włókno jest sztywniejsze |
| Nasiąkliwość | chłonie wodę; mokra siatka jest cięższa | nie chłonie wody; włókno jest lżejsze od wody |
| Masa siatki | większa | mniejsza — łatwiejsza w przenoszeniu |
| Typowy splot | najczęściej węzełkowy | najczęściej bezwęzełkowy |
| Odporność na UV | wymaga stabilizacji UV | wymaga stabilizacji UV |
| Co o materiale mówi norma EN 1263-1 | Nic. Norma nie narzuca surowca — stawia wymagania wynikowi: energii pochłanianej przez oczko, rozmiarowi oczka, wytrzymałości lin i zachowaniu siatki po starzeniu. | |
Oba tworzywa tracą wytrzymałość pod wpływem promieniowania UV. Dlatego norma wprowadza współczynnik starzenia γ₂, który nigdy nie jest mniejszy niż 1 i wskazuje na co najmniej 12-miesięczną eksploatację siatki.
Najważniejsze zdanie tego rozdziału brzmi jednak inaczej: norma EN 1263-1 w ogóle nie narzuca surowca. Nie ma w niej zapisu „siatka powinna być z poliamidu”. Są za to wymagania wynikowe — ile energii ma pochłonąć oczko, jak duże może być, ile mają wytrzymać liny i jak siatka ma się zachować po starzeniu. Dlatego pytanie „poliamid czy polipropylen” jest mniej istotne niż pytanie o klasę i o etykietę.
Starzenie warto rozwinąć, bo to jedyny parametr, który dotyczy upływu czasu. Norma wprowadza współczynnik γ₂ opisujący pogarszanie się jakości siatki i zastrzega, że nigdy nie jest on mniejszy niż 1 oraz że wskazuje na co najmniej dwunastomiesięczną eksploatację. Oba tworzywa tracą wytrzymałość pod wpływem promieniowania słonecznego — różnica polega na stabilizacji UV, a nie na tym, że któreś z nich jest na słońce odporne.
Oczko: kwadratowe czy rombowe, 60 czy 100 milimetrów
Oczko siatki może mieć układ kwadratowy, oznaczany literą Q, albo rombowy, oznaczany literą D. Rozmiar oczka mierzy się między przeciwległymi węzłami i to on razem z energią decyduje o klasie siatki. Norma określa cztery klasy. Litera mówi o energii, cyfra o rozmiarze oczka:
| Klasa | Energia oddziałująca na siatkę | Maksymalny rozmiar oczka |
|---|---|---|
| A1 | EA = 2,3 kJ | 60 mm |
| A2 | EA = 2,3 kJ | 100 mm |
| B1 | EB = 4,4 kJ | 60 mm |
| B2 | EB = 4,4 kJ | 100 mm |
Klasyfikacja według punktu 4.1 normy EN 1263-1. Litera oznacza energię, cyfra — rozmiar oczka. Oczko może mieć układ kwadratowy (Q) albo rombowy (D).
W praktyce na polskich budowach spotyka się przede wszystkim klasę A2 — oczko kwadratowe do 100 mm przy energii 2,3 kJ. Klasy z oczkiem 60 mm stosuje się rzadziej i zwykle wtedy, gdy oprócz człowieka siatka ma zatrzymywać także drobniejsze przedmioty. Brzeg siatki, niezależnie od klasy, musi być zabezpieczony przed rozplataniem się.
Mniejsze oczko nie oznacza automatycznie mocniejszej siatki. Klasy A1 i A2 mają tę samą energię 2,3 kJ i różnią się wyłącznie rozmiarem oczka; to samo dotyczy pary B1 i B2 przy energii 4,4 kJ. Energia i rozmiar oczka to dwa niezależne parametry.
Liny: cichy element, od którego zależy cała siatka
O siatce myśli się jak o tkaninie, ale przy zatrzymaniu upadku pracuje przede wszystkim lina obwodowa i to ona przenosi obciążenie na konstrukcję. Norma podaje dla niej konkretne wartości siły zrywającej:
- lina graniczna typu K — nie mniej niż 30,0 kN, a połączenie jej końców nie mniej niż 24,0 kN,
- lina graniczna typu P — nie mniej niż 20,0 kN, a połączenie jej końców nie mniej niż 16,0 kN.
Norma zaznacza przy tym, że w podanych wartościach zawarty jest już współczynnik bezpieczeństwa 2,0. Liny graniczne muszą być kręcone albo splątane, a końcówki wszystkich lin — zabezpieczone przed rozplataniem. Wewnętrzna długość pętli wynosi co najmniej 150 mm. Sama siatka może być utrzymywana na dwa sposoby: przez zamocowanie bezpośrednio do każdej linki oczka albo przez przywiązanie liny granicznej wzdłuż brzegu w odstępach nieprzekraczających 2,5 metra. To drugie rozwiązanie jest na budowie najczęstsze.
Sposób, w jaki lina graniczna jest przypięta do konstrukcji, definiuje układ siatki. Opisaliśmy to szczegółowo przy siatkach bezpieczeństwa typu S, gdzie lina mocowana jest bezpośrednio do elementów konstrukcyjnych, oraz przy siatkach bezpieczeństwa typu T i siatkach bezpieczeństwa typu V, gdzie siatkę utrzymują konsole i wysięgniki.
Jak sprawdzić, czy siatka ochronna jest siatką bezpieczeństwa
To jest część, dla której warto przeczytać cały ten wpis. Nie trzeba być rzeczoznawcą — wystarczy wziąć siatkę do ręki i sprawdzić dwie rzeczy.

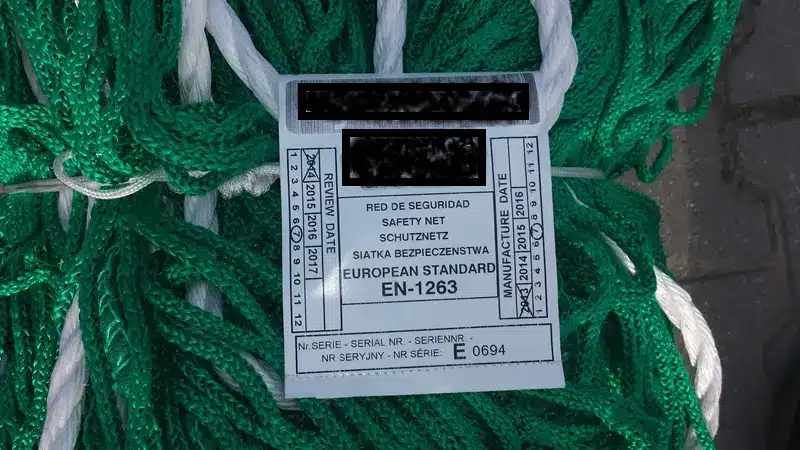

Po pierwsze: etykieta. Norma wymienia, co musi się na niej znaleźć, i lista jest zamknięta:
- nazwa i znak producenta albo importera,
- oznaczenie wyrobu (to z układem, klasą i wymiarami),
- numer identyfikacyjny,
- rok i miesiąc produkcji siatki,
- minimalna zdolność pochłaniania energii oczka badanego,
- kod wyrobu producenta,
- znak niezależnej jednostki — tylko przy poziomie kontroli produkcji M.
Oznakowanie musi być trwałe. Norma podaje wprost przykłady: etykietki albo krążki z tworzywa sztucznego, przyszyte lub przynitowane tak, żeby nie dało się ich zdjąć bez uszkodzenia siatki. Metka przywiązana sznurkiem albo naklejona to nie jest trwałe oznakowanie.
| Fragment oznaczenia | Co oznacza |
|---|---|
| Siatka bezpieczeństwa | nazwa wyrobu — sama „siatka” to wyrób bez układu, czyli nie do zabezpieczenia stanowiska pracy |
| EN 1263-1 | numer normy europejskiej, według której siatka była badana |
| S | układ siatki: S, T, U albo V |
| A 2 | klasa: energia 2,3 kJ, oczko do 100 mm |
| Q 90 | kształt oczka (Q — kwadratowe, D — rombowe) i jego rozmiar w milimetrach |
| 10 × 20 | wymiary siatki w metrach |
| M | poziom kontroli produkcji — występuje tylko wtedy, gdy ma zastosowanie załącznik B normy |
Zapis według punktów 5.1 i 5.2 normy EN 1263-1. Przykład pełnego oznaczenia: Siatka bezpieczeństwa EN 1263-1 – S – A 2 – Q 90 – 10 × 20 – M. Liny mają własne oznaczenie, na przykład: Lina EN 1263-1 – K 15.
Po drugie: oczko badane.
W każdej siatce bezpieczeństwa musi znajdować się co najmniej jedno oczko badane. To krótki odcinek złożony z co najmniej trzech oczek, luźno przewleczony przez oczka siatki przy jej obrzeżu. Musi pochodzić z tej samej serii produkcyjnej co siatka, a metki identyfikacyjne z tym samym numerem przymocowane są zarówno do oczka badanego, jak i do siatki, z której ono pochodzi.
Do czego to służy: raz w roku odcina się jedno oczko badane i wysyła do badania. Wynik mówi, ile energii siatka jeszcze pochłania po roku pracy na słońcu, w deszczu i w pyle. Bez oczka badanego takiego sprawdzenia nie da się wykonać, a siatka bez możliwości sprawdzenia nie nadaje się do dalszej eksploatacji. Dlatego brak oczka badanego to najszybszy sposób rozpoznania, że siatka nie jest siatką bezpieczeństwa.
Jest jeszcze trzecia rzecz, którą powinni Państwo dostać razem z siatką: instrukcja obsługi. Norma wymaga, żeby zawierała informacje o montażu, użytkowaniu i demontażu, o przechowywaniu i kontroli, datę badania oczek, warunki wycofania z eksploatacji, zagrożenia oraz deklarację zgodności. Musi w niej być również zapisane, że siatka, która zapobiegła upadkowi osoby lub przedmiotu, może być użyta ponownie dopiero po kontroli przeprowadzonej przez osobę kompetentną.
Gdzie stosuje się siatki ochronne poza budową
Poza budownictwem siatki ochronne trafiają wszędzie tam, gdzie coś ma nie przelecieć na drugą stronę. Najczęściej spotykane zastosowania to:
- magazyny i hale — zabezpieczenie regałów przed wypadnięciem towaru,
- transport drogowy, kolejowy i lotniczy — zabezpieczenie ładunku,
- obiekty sportowe — siatki na halach, boiskach i piłkochwyty,
- rolnictwo i sadownictwo — ochrona upraw,
- rybołówstwo.
W tych zastosowaniach nie obowiązuje norma EN 1263 i siatka nie musi mieć układu ani oczka badanego. Zupełnie inaczej jest na budowie: tam siatka jest środkiem ochrony zbiorowej i musi być siatką bezpieczeństwa. Jeżeli szukają Państwo siatki do zabezpieczenia prac na wysokości, właściwym miejscem są siatki asekuracyjne dla budownictwa.
Osobnym przypadkiem jest ochrona przed spadającymi przedmiotami — gruzem, narzędziami, elementami szalunku. To nie to samo co zatrzymanie upadku człowieka i wymaga innego rozwiązania; opisaliśmy je przy zabezpieczeniu przed spadkiem przedmiotów.
FAQ – najczęstsze pytania o siatki ochronne
Czym różni się siatka ochronna od siatki bezpieczeństwa?
„Siatka ochronna” to nazwa potoczna i obejmuje wszystko, od siatki na przyczepę po siatkę budowlaną. „Siatka bezpieczeństwa” to pojęcie z normy EN 1263-1 i oznacza wyrób przebadany razem z układem, czyli ze sposobem zamocowania — S, T, U albo V. Każda siatka bezpieczeństwa jest siatką ochronną, ale nie odwrotnie. Do zabezpieczenia stanowiska pracy na wysokości wolno stosować wyłącznie siatkę bezpieczeństwa.
Poliamid czy polipropylen — co wybrać?
Poliamid jest bardziej sprężysty i lepiej rozprasza energię uderzenia, ale chłonie wodę i mokry waży więcej. Polipropylen wody nie chłonie i daje lżejszą siatkę, ale włókno jest sztywniejsze. Norma EN 1263-1 nie narzuca surowca — stawia wymagania wynikowi, czyli energii pochłanianej przez oczko, rozmiarowi oczka i wytrzymałości lin. Dlatego przy zakupie ważniejsza od tworzywa jest klasa siatki i to, co widnieje na jej etykiecie.
Co oznacza zapis „EN 1263-1 – S – A 2 – Q 90 – 10 × 20”?
Po kolei: norma, według której siatka była badana; układ S, czyli siatka z liną graniczną; klasa A 2, czyli energia 2,3 kJ przy oczku do 100 mm; oczko kwadratowe (Q) o rozmiarze 90 mm; oraz wymiary siatki 10 na 20 metrów. Jeżeli na końcu pojawia się litera M, oznacza to poziom kontroli produkcji z załącznika B normy.
Jak często bada się siatki ochronne stosowane na budowie?
Raz w roku. Z siatki odcina się jedno oczko badane — krótki odcinek złożony z co najmniej trzech oczek, wpleciony przy obrzeżu i opatrzony metką z tym samym numerem co siatka — i wysyła je do badania. Wynik pokazuje, ile energii siatka pochłania po roku eksploatacji. Datę badania oczek producent ma obowiązek podać w instrukcji obsługi.
Czy siatkę, która zatrzymała upadek, można używać dalej?
Nie od razu. Norma EN 1263-1 wymaga, żeby w instrukcji obsługi znalazł się zapis, że siatka, która zapobiegła upadkowi osoby lub jakiegoś przedmiotu, może być użyta ponownie dopiero po kontroli przeprowadzonej przez osobę kompetentną. Dotyczy to również sytuacji, w której na siatce nie widać żadnych uszkodzeń.
Nie mają Państwo pewności, czy potrzebna siatka musi spełniać normę EN 1263?
Odpowiedź zależy od jednej rzeczy: czy siatka ma zatrzymać człowieka. Jeżeli tak, przepisy traktują ją jako środek ochrony zbiorowej i musi to być siatka bezpieczeństwa z układem, etykietą i oczkiem badanym. Prosimy opisać nam obiekt i rodzaj prac — podpowiemy, który układ pasuje i jakiej klasy siatka będzie potrzebna. Proszę się z nami skontaktować.
Pełny przegląd rozwiązań, wraz z czterema układami normy i doborem do rodzaju obiektu, znajdą Państwo na stronie siatki asekuracyjne dla budownictwa.
